KONFIGURASI WIRELESS MAC-FILTERING PADA TL-MR4320 ACCESS POINT

Assalamu'alaikum sobat semua, kali ini saya akan berbagi tutorial tentang bagaimana agar client yang terhubung ke wireless hanya MAC Address perangkat yang terhubung saja. MAC Address adalah alamat unik yang memiliki panjang 48-bit (6 byte) yang mengidentifikasikan sebuah komputer, interface dalam perangkat router atau sebuah node dalam suatu jaringan. Misalnya, seperti pada gambar dibawah ini

Bagaimana Cara Konfigurasinya ??

Saya memakai topologi pada pembahasan sebelumnya.

BACA JUGA :
* LAB 9 KONFIGURASI DYNAMIC ROUTING RIPv2
* CARA AGAR CLIENT MENDAPATKAN IP SECARA DHCP DARI MIKROTIK
* DHCP SERVER SWITCH LAYER3 CISCO PACKET TRACER

Langkah konfigurasinya cukup mudah, berikut langkah-langkah konfigurasinya.

Pertama konfigurasi dahulu wirelessnya disini

                            KONFIGURASI WIRELESS TL-MR3420 ACCESS POINT

Kalo sudah lanjut ke konfigurasi berikutnya. Klik menu DHCP > copy MAC Address >

Kemudian masuk ke menu Wireless > Wireless MAC Filtering > Enable (kalau masih di disable) > Add New >

Paste MAC Address yang sudah di copy pada kolom MAC Address > Save

Jika sudah melakukan konfigurasi diatas, cek MAC Address yang di tambahkan pada menu Wireless > Wireless MAC Filtering > Cari MAC Addressnya > Selesai

Oke, Sobat terima kasih sudah mampir, selamat beraktivitas dan semoga bermanfaat. jangan lupa share ya biar tambah semangat posting mengenai lab-lab yang berikutnya.


02edf4fa8f7f4b5874ad9bb64c28746ffcb4081dc0a05ca929

Read More

KONFIGURASI WIRELESS TL-MR3420 ACCESS POINT

TP-Link MR3420 ini merupakan Wireless Router. Wireless Router merupakan perangkat jaringan yang dapat digunakan untuk menghubungkan beberapa jaringan baik dalam jaringan yang sama maupun yang berbeda. Berikut penampakan TP-Link MR3420

by forum.tp-link.com

Spesifikasi TP-Link MR3420

* Default IP  : 192.168.0.1

* Standar      : IEEE 802.11b, 802.11g, 802.11n, UMTS, HSPA, HSDPA, EV-DO

* Konektor   : 1 port WAN, 4 port LAN 10/100Mbps

* Modus Operasi : Router, Access Point

* Kecepatan Transfer Rate Data : up to 300Mbps

* Fitur          : DHCP Server, WPS, Firewall, MAC Filtering

Berbeda dengan TP-Link jenis lain, TL-MR4320 memiliki beberapa fitur seperti yang dilansir beberapa situs, yaitu :

* Kompatibel modem USB UMTS/HSPA/HSDPA/EVDO

* Fitur failover yang memeastikan koneksi 3G/WAN terhubung

* Kecepatan Wireless N up to 300Mbps

* Fitur WDS Wireless Bridge untuk memperluas jangkauan

* Dilengkapi tombol QSS untuk memudahkan keamanan enkripsi wireless

Bagaimana cara konfigurasi wirelessnya ??

Untuk konfigurasinya cukup mudah, perhatikan topologi dibawah

Berikut langkah - langkah konfigurasinya :

Pertama akses IP Address access point-nya di web browser.

Maka, akan muncul kotak dialog seperti di bawah. Isikan username dan password dengan "admin"

BACA JUGA :
* MEMBANGUN JARINGAN WIRELESS HOTSPOT MIKROTIK RB741
* TRUNKING SWITCH LAYER3 CISCO PACKET TRACER
* MEMBLOKIR SITUS DENGAN WEB PROXY


Setelah itu akan mucul tampilan seperti di bawah.

Untuk konfigurasinya klik menu Network > pilih WAN  Only > Save

Kemudian klik menu Network > LAN > Isi IP Address dan Subnetmask sesuai keinginan > Save

Untuk konfigurasi wirelessnya klik menu Wireless > Isi Wireless Network Name > ganti Region > Save

Jika ingin memberi password klik menu Wireless > Wireless Security >  Pilih Mode Keamanan > Isi Wireless Password > Save

Bisa juga ditambahkan IP DNS sperti berikut. DHCP > Primary DNS > Secondary DNS > Save

Oke itu saja untuk kali ini terima kasih sudah mampir ke blog saya. Selamat pagi/siang/sore/malam. Semoga bermanfaat guys

Read More

CARA AGAR MIKROTIK MENDAPATKAN IP ADDRESS OTOMATIS DARI ISP

DHCP atau Dynamic Host Configuration Protocol merupakan protocol jaringan yang memiliki arsitektur client & server. DHCP Server adalah protocol yang menyediakan IP Address secara otomatis kepada client.

Sedangkan DHCP Client adalah protocol yang menerima IP Address dari Server. IP Address yang diterima oleh client dengan protocol ini acak (random).

Berikut cara atau langkah-langkah konfigurasi DHCP Client pada mikrotik.

Pada winbox klik IP > DHCP Client > Add (+) >

Interface = "ether yang terhubung ke ISP" > Apply > OK

Baca juga : MEMBLOKIR SITUS DENGAN WEB PROXY

                   SOFT RESET KONFIGURASI MIKROTIK



Jika berhasil maka akan muncul IP Address yang didapatkan pada kolom IP Address.

Read More

KONFIGURASI DEFAULT MIKROTIK

Saat pertama kali membeli mikrotik routerboard, dan mengakses mikrotik tersebut mau tidak mau kita akan mendapatkan konfigurasi bawaan mikrotik dari pabrik. Konfigurasi yang didapatkan seperti berikut

Default Configuration	Keterangan
IP : 192.168.88.1/24	Secara default IP tersebut dimiliki oleh interface ether2, kemudian interface ether3 dan seterusnya
DHCP Server	DHCP Server aktif pada interfacae ether2, dan seluruh interface
DHCP Client	Pada DHCP Client hanya interface ether1 yang akan mendapatkan konfigurasi ini
Router Gateway	Pada saat kita menghubungkan interface ether2 ke client otomatis bisa mengakses internet dengan catatan interface ether1 terhubung ke ISP

Selain pada mikrotik routerboard baru, setelah direset otomatis default configuration akan mucul lagi di mikrotik seperti pada gambar dibawah.

Baca juga : SOFT RESET KONFIGURASI MIKROTIK



Perhatikan gambar gambar dibawah, jika client dihubungkan ke mikrotik secara default akan mendapat IP secara dinamis dari mikrotik yang terhubung.

Jika IP DHCP Server tersebut di PING maka seharusnya sudah bisa mengirim paket PING ke Mikrotik

Read More

KONFIGURASI DNS SERVER MIKROTIK

Mungkin tak sedikit dari kita yang sudah mengenal apa itu DNS Sever. DNS Server (Domain Name Server) adalah server yang digunakan untuk mengetahui IP Address suatu host atau sistem yang berfungsi menerjemahkan domain menjadi IP Address.

Untuk mengkonfigurasi DNS Server pada mikrotik cukup mudah. Berikut langkah konfigurasinya.

Masuk ke IP DNS. IP > DNS >

Isikan kolom Servers dengan DNS dari google. Kemudian Apply OK

Baca juga : MEMBANGUN JARINGAN WIRELESS HOTSPOT MIKROTIK RB741

                   INTER-VLAN ROUTING SWITCH LAYER3 CICSO PACKET TRACER



Untuk mengecek apakah sudah terhubung dengan IP DNS google atau belum, lakukan tes ping dari terminal winbox.

Jika pesan icmp menunjukkan seperti pada gambar diatas, maka konfigurasi sudah berhasil.

Read More

TRUNKING SWITCH LAYER3 CISCO PACKET TRACER

Trunking switch layer3 berbeda dengan trunking switch manageable. Konfigurasi trunking switch layer3 tidak bisa dikonfigurasi. Kenapa tidak? Karena switch  layer3 berada dalam encapsulation mode auto. Untuk itu, kita harus mengkonfigurasi encapsulation terlebih dahulu agar trunking switch layer3 dapat dikonfigurasikan.

Trunking switch layer3 memiliki fungsi yang sama seperti switch trunking pada switch manageable, yaitu mengijinkan client satu dengan yang lain agar dapat saling mengirim informasi satu sama lain.

Konfigurasi yang dilakukan pada perangkat Switch Layer3

Konfigurasi inter-vlan pada masing-masing switch layer3.

MLS1(config)#vlan 30

MLS1(config-vlan)#name LAB_A

MLS1(config-vlan)#exit

MLS1(config)#interface vlan 30

MLS1(config-if)#ip address 192.168.1.1 255.255.255.0

MLS1(config-if)#exit

MLS2(config)#vlan 30

MLS2(config-vlan)#name LAB_A

MLS2(config-vlan)#exit

MLS2(config)#interface vlan 30

MLS2(config-if)#ip address 192.168..1 255.255.255.0

MLS2(config-if)#exit

Konfigurasi vlan pada masing-masing switch layer3.

MLS1(config)#interface fa0/2

MLS1(config-if)#switchport mode access

MLS1(config-if)#switchport access vlan 30

MLS1(config-if)#exit

MLS2(config)#interface fa0/2

MLS2(config-if)#switchport mode access

MLS2(config-if)#switchport access vlan 30

MLS2(config-if)#exit

Baca juga : FIREWALL FILTER OUTPUT ACTION DROP

                   FIREWALL FILTER INPUT ACTION DROP

                   INTER-VLAN ROUTING SWITCH LAYER3 CICSO PACKET TRACER

Konfigurasi encapsulation dan trunk pada masing-masing switch layer3.

MLS1(config)#interface fa0/1

MLS1(config-if)#switchport trunk encapsulation dot1q

MLS1(config-if)#switchport mode trunk

MLS1(config-if)#exit

MLS2(config)#interface fa0/1

MLS2(config-if)#switchport trunk encapsulation dot1q

MLS2(config-if)#switchport mode trunk

MLS2(config-if)#exit

Konfigurasi IP Address pada PC

Untuk pengujiannya, lihat status interface pada masing-masing switch layer3 dan lakukan pengujian ping pada masing-masing client.

MLS1(config)#do show interface trunk

Port          Mode   Encapsulation Status   Native vlan

Fa0/1        on                    802.1q             trunking           1

Port          Vlans allowed on trunk

Fa0/1        1-1005

Port          Vlans allowed and active in management domain

Fa0/1        1,30

Port          Vlans in spanning tree forwarding state and not pruned

Fa0/1        1,30

MLS2(config)#do show interface trunk

Port          Mode   Encapsulation Status Native vlan

Fa0/1        on                    802.1q             trunking           1

Port          Vlans allowed on trunk

Fa0/1        1-1005

Port          Vlans allowed and active in management domain

Fa0/1        1,30

Port          Vlans in spanning tree forwarding state and not pruned

Fa0/1        1,30

Itu saja yang dapat saya sampaikan pada artikel kali ini. Terima kasih sudah membaca dan semoga bermanfaat.

Read More

DYNAMIC ROUTING BGP (iBGP PEERS)

Routing BGP atau Border Gateway Protocol adalah salah satu jenis routing dynamic yang dapat melakukan pertukaran table routing berdasarkan Autonomous System (AS). Routing BGP akan memilih rute terbaik (best path) untuk dilalui.

Routing BGP memiliki 2 jenis, yaitu iBGP dan eBGP. iBGP adalah jenis routing BGP yang melakukan pertukaran tabel routing dalam AS yang sama (tunggal). Sedangkan eBGP adalah routing yang BGP yang melakukan pertukaran tabel antar AS yang berbeda (ganda).

Berikut langkah-langkah konfigurasi yang dilakukan.

Konfigurasi pada mikrotik R1

Konfigurasi IP Address pada mikrotik. IP > Address > Add(+) >

Address = 40.40.40.1/24 > Interface = ether1 > Apply > OK

Address = 192.168.1.1/24 > Interface = ether2 > Apply > OK

Konfigurasi routing BGP. Routing > BGP > klik 2x instances default >

 AS = 800 > Apply > OK

Konfigurasi remote address. Routing > BGP > Peers > Remote Address = IP Address Router lawan > Remote AS = 800 > Apply > OK

Konfigurasi BGP Network. Routing > BGP > Network > Add(+) > Network = Network IP Client Sendiri > Apply > OK

Konfigurasi pada mikrotik R2

Konfigurasi IP Address pada mikrotik. IP > Address > Add(+) >

Address = 40.40.40.2/24 > Interface = ether1 > Apply > OK

Address = 192.168.2.1/24 > Interface = ether2 > Apply > OK

Konfigurasi routing BGP. Routing > BGP > klik 2x instances default >

AS = 800 > Apply > OK

Konfigurasi remote address. Routing > BGP > Peers > Remote Address = IP Address Router lawan > Remote AS = 800 > Apply > OK

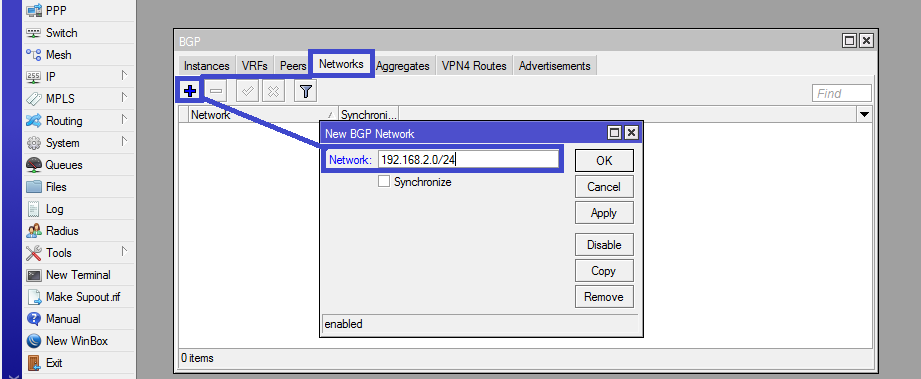

Konfigurasi BGP Network. Routing > BGP > Network > Add(+) > Network = Network IP Client Sendiri > Apply > OK

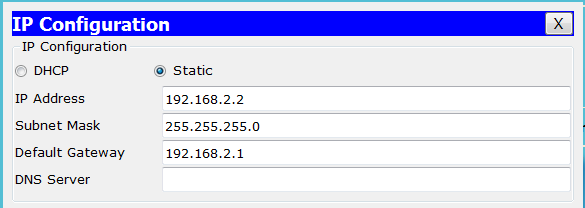

Konfigurasi IP Address pada PC

Untuk pengujiannya bisa mengecek Routing Table pada masing-masing mikrotik. Jika terdapat list yang menunjukkan "DAb" maka konfigurasi berhasil. Setelah itu coba ping tracert dari client satu ke client 2 atau sebaliknya.



Terima kasih sudah meluangkan waktu untuk membaca. Semoga bermanfaat..
