INTER-VLAN ROUTING SWITCH LAYER3 CICSO PACKET TRACER



A.      Pembahasan

Inter-vlan Routing Switch Layer3 digunakan agar client dapat menerima IP Address dari Multilayer Switch. Namun, client tidak akan menerima IP Address secara dinamis atau otomatis. Inter-vlan Routing akan mengijinkan IP Address untuk dikonfigurasi pada satu interface dengan beberapa IP Address yang berbeda.

Jadi, dengan konfigurasi Inter-vlan Routing akan mempermudah dalam mengkonfigurasi IP Address pada jaringan yang berbeda dalam satu inteerface saja.

B.       Desain Jaringan


Gambar 1.1 Topologi Inter-Vlan Routing

C.      Tujuan

Agar client dapat menerima IP Address dari Multilayer Switch, maka diperlukan konfigurasi Inter-vlan Routing.

D.      Konfigurasi

Konfigurasi yang dilakukan pada perangkat Switch

Layer3

Konfigurasi vlan

Layer3(config)#vlan 10
Layer3(config-vlan)#name LAB_A
Layer3(config-vlan)#vlan 20
Layer3(config-vlan)#name LAB_B
Layer3(config-vlan)#exit

Konfigurasi IP Address pada interface vlan

Layer3(config)#interface vlan 10
Layer3(config-if)#ip address 192.168.1.1 255.255.255.0
Layer3(config-if)#interface vlan 20
Layer3(config-if)#ip address 192.168.2.1 255.255.255.0
Layer3(config-if)#exit



Baca Juga : MEMBLOKIR SITUS DENGAN WEB PROXY

                       LAB 12 KONFIGURASI VPN (IPIP TUNNEL)

                        MEMBANGUN JARINGAN WIRELESS HOTSPOT MIKROTIK RB741



SW1

Konfigurasi vlan

SW1(config)#vlan 10
SW1(config-vlan)#name LAB_A
SW1(config-vlan)#vlan 20
SW1(config-vlan)#name LAB_B
SW1(config-vlan)#exit

SW1(config)#interface range fa0/2-3
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 10
SW1(config-if-range)#exit

SW2

Konfigurasi vlan

       SW2(config)#vlan 10
SW2(config-vlan)#name LAB_A
SW2(config-vlan)#vlan 20
SW2(config-vlan)#name LAB_B
SW2(config-vlan)#exit

SW2(config)#interface range fa0/2-3
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 20
SW2(config-if-range)#exit

Konfigurasi Trunk pada kedua switch manageable

       SW1(config-if)#interface fa0/1
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit

SW2(config-if)#interface fa0/1
SW2(config-if)#switchport mode trunk
SW2(config-if)#exit

Konfigurasi IP Address pada PC


Gambar 1.2 IP Address PC 1 dan PC 2

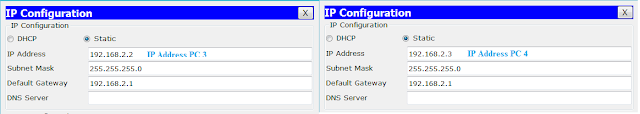

Gambar 1.3 IP Address PC 3 dan PC 4


E.       Pengujian

Untuk mengecek apakah konfigurasi berhasil atau tidak, test ping pada masing-masing client.
